A.工頻火花機ST-15ACommercial frequency AC Spark Tester
1. 廠牌：上海歐勒 (ST-15A)
2. 外徑范圍：Φ0.1-Φ30mm
3. 最高走線速度：300M/min
4. 測試電壓：1.0-15.0KV（最高）
5. 試驗電板長度：280mm； 中心高：1米
6. 符合日、美、歐各國標準或中國長城認證；
7. 檢測分辨率：0.05秒
8. 瞬態擊穿電流：100mA
B. HS015E高頻火花機HS015EHigh-frequency Spark Tester:
1. 機型：HS015E串珠接觸式火花機
2. 測試電線大小范圍：0～4mm（建議范圍0～4mm）輸出電壓：0.0～15.0KV
3. 測試輸出電壓：1.0～15.0KV最大負載電流：電阻性4mA，電容性40mA
4. 輸出頻率：2.0～3.5KHZ電極長度：120mm
5. 檢出指示：4位數計數器，檢出數目顯示輸入設定：SP1，SP2連鎖控制輸入
6. 輸出控制：繼電器輸出，針孔/破皮故障檢出，繼電器C接點輸出5A/250VAC
7. 電極頭型式：串珠操作環境溫度：+4～45℃操作環境濕度：<90%RH
8. 信號線長度：最大5M電源：單相220VAC，50HZ，150VA
9. 重量：控制顯示器=7kg，高壓測試頭=8.5kg
10. 設備尺寸：控制箱485（L）×360（W）×90（H）適用線速：最大2000M/min

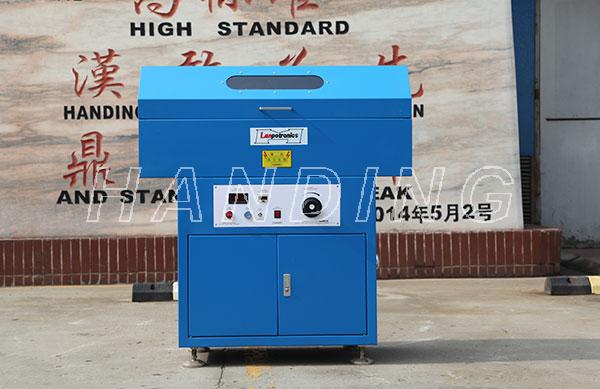

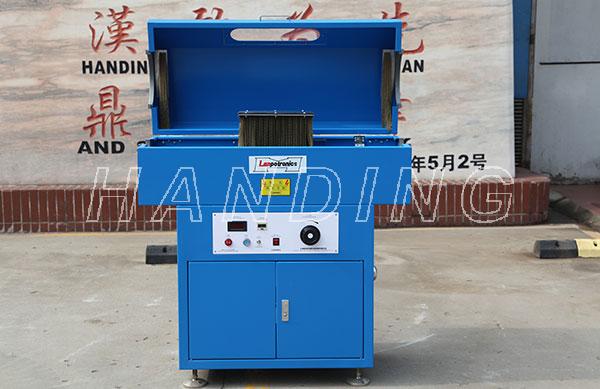

C. 藍波高頻火花機LamboHigh-frequencySpark Tester:
1.主要性能
電壓系列：3kV-35kV
最高檢測靈敏度：≤600μA火花電流
檢測穩定性：1000pF容性負載下，全電壓放電無誤動作
最高檢測速度：200m/min
可抗臨近強干擾電氣設備（如可控硅、高壓放電設備）的場干擾
電極長度：300mm
2.交流火花機技術指標
型號規格 Model | AWSC-10 | AWSC-15 | AWSC-20 | AWSC-25 | AWSC-35 |
工作電壓（kV） Voltage | 0-10 | 0-15 | 0-20 | 0-25 | 0-35 |
最大檢測外徑（mm） Max.Checking external diameter | 60/130/160 | 60/130/160 | 60/130/160 | 60/130/160 | 60/130/160 |
外形尺寸（mm） Outline dimension | 800×400×1200 | 800×400×1200 | 800×400×1200 | 800×400×1200 | 1400×600×1300 |
重量（kg） Weight | 75 | 80 | 90 | 100 | 150 |
3試驗電壓與絕緣標稱厚度對應表
絕緣標稱厚度S(mm) Insulating nominal thickness | 試驗電壓有效值 Effective value of test voltage(kV) |
S≤0.25 | 3 |
0.25<S≤0.5 | 4 |
0.5<S≤1.0 | 6 |
1.0<S≤1.5 | 10 |
1.5<S≤2.0 | 15 |
2.0<S≤2.5 | 20 |
2.5<S | 25 |
