設備說明

此設備專門用來絞鋁和銅圓形緊壓導體。

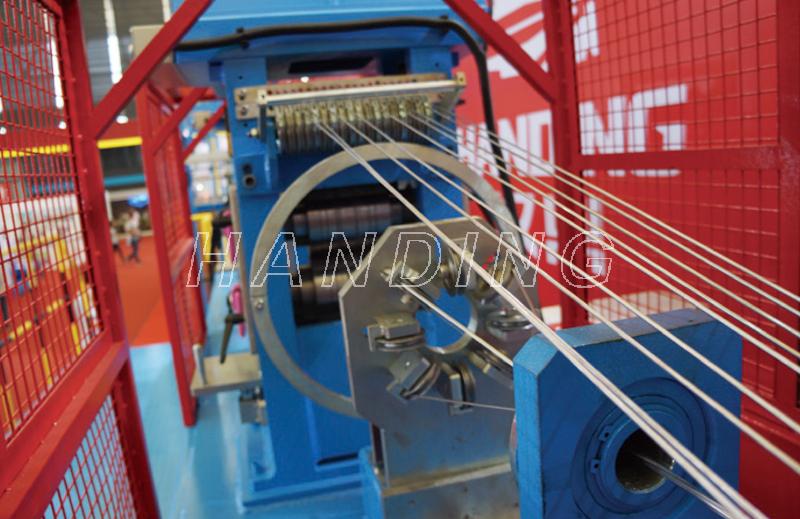

此方案包含一個外部旋轉壓緊模結構，并提供所需要的牽引力用于壓緊導體。導體緊壓時，束絞機收線獲取，雙絞機有一個專門線道減少旋轉牽引輪和收線盤 之間的轉矩，以致于能保證有一個良好的圓形導體。

用途

適用于銅線和PVC絕緣線或鋁線7-19-37-61股以下導體同心絞合，主要用于銅截面為16-300mm2，鋁截面為16-400mm2。

這種基于束絞技術的方案十分符合高質量且標準導線的競爭戰略。在這個競爭愈演愈烈的、需求量越來越多的市場中，只有那些可以提供快速、高效、經濟 方案的企業才能在未來占有一席之地。HD束絞系統是工藝速度和高水平使用的結合，投資少，產量高，讓您獲得好的回報。束絞方案的引進，取代了以管式 和框式絞線機為基礎的傳統方案，通常需要重新規劃工廠設計產品和組織生產方式。

單層與單輸入線(SIW)概念的引進對佳利用束絞技術所帶來的益處十分關鍵。 在HD，我們對此+分擅長，并擁有好的專業人士能幫助您實現大生產力。我們豐富的基于束絞技術的成纜方案概括了一段旨在將該技術擴大應用于各類電纜的 長期發展過程。在HD，我們?yōu)槭g絞線機開發了專用的外部裝置：放線機、預絞機、二次成型壓頭、防水系統等。

方案選擇

?圓形與扇形裸線以及軟電線的單層絞合

?絞合鋼芯鋁線（ACSR)與一些鋁合金導線（AAAC)和硬銅線

?低電壓用絕緣導線成纜

HD將絞合線從束絞凝固點導入收線線軸，大程度地減少導線所受得彎曲力。它可以防止造成絞合線不穩定、給絕緣處理造成困難（尤其在中壓導線中）的導線 松動。

HD使絞合線在整臺絞線機上平穩運行，大彎曲半徑使束絞在設備外進行向后運動。提高各種導線的圓度，消除某些2類導線通常儲線的六邊形狀和許多使用老式 束絞系統生產的5類6類軟電線的橢圓形狀。
