簡介

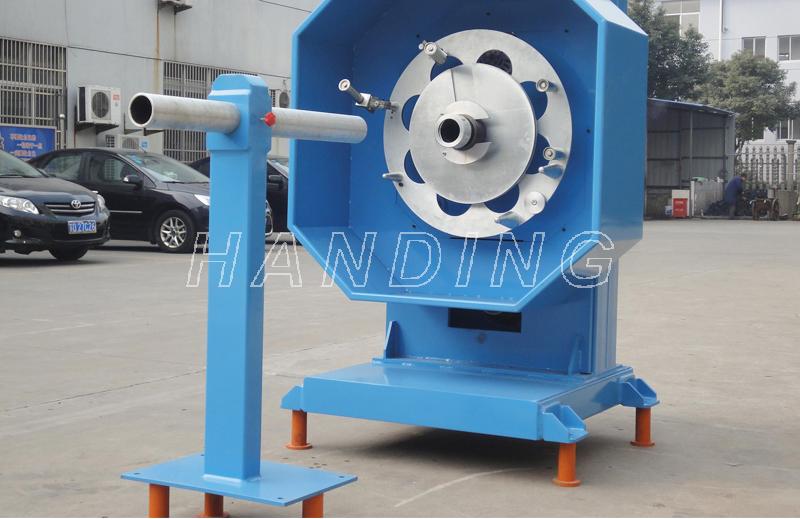

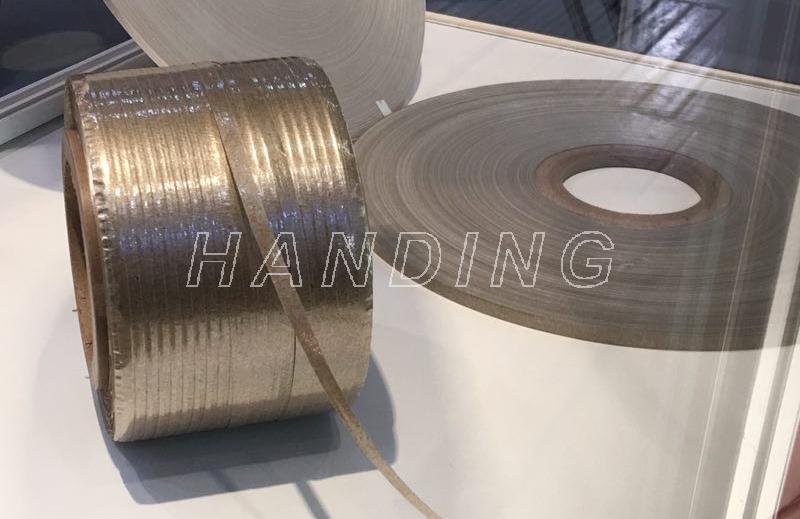

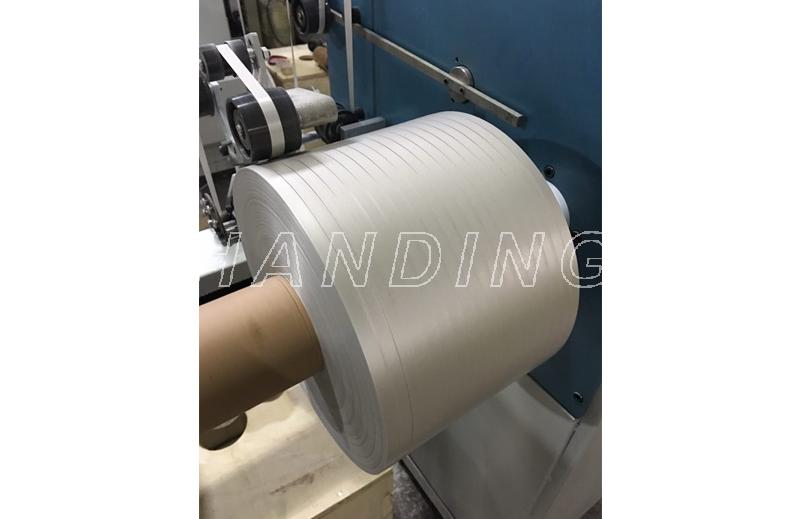

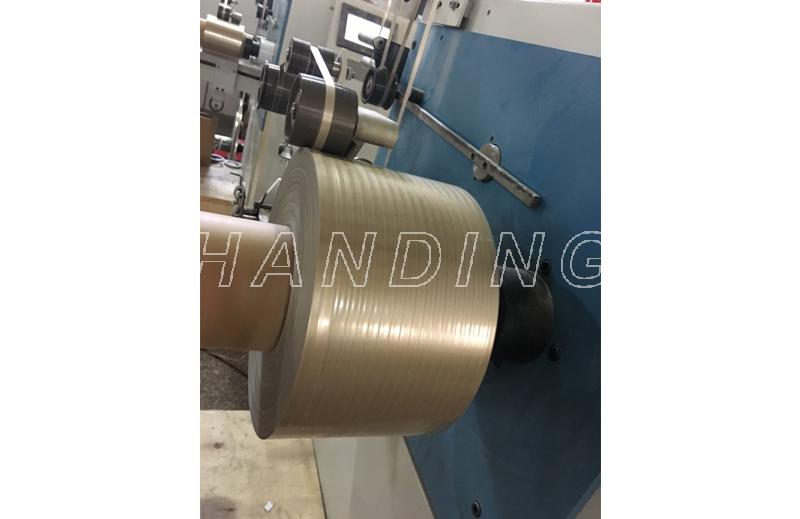

本機為臥式雙層包紙機，將包帶(紙帶、銅帶、鋁箔等。通過轉盤旋轉，繞包在芯線上，具有雙繞包頭，旋向一左一右可進行二次繞包。主要用于電線、 力纜、控纜、光纜等絕緣線芯的云母帶繞包，耐火電線電纜。
主要用途
主要適用于電廠、機場、船舶、高層建筑、 地鐵、地下街和娛樂場所等地方。耐火電線電纜的需求量日益增大，因此多頭耐火電線電纜包紙機的 問世，為各電線電纜廠提供了全新的專用設備。
工作原理
本機為雙頭繞包，由變頻電機經皮帶傳動，通 過同步帶傳動，以使繞包盤左右方向旋轉，芯線則經牽引通過二只繞包正反旋轉，將繞包帶二次繞包 在芯線上，以達到二次繞包的目的，通過調整無段 變速可以改變牽引轉速以滿足不同繞包節距需要。 可按客戶要求生產單頭、雙頭、三頭包紙機。
技術參數：
型號 | *HD-50 | HD-75L | *HD-50 | HD-75L |
包帶盤 | 500 | 750 | 500 | 750 |
電纜外徑 | 25 | 55 | 25 | 55 |
帶盤轉速 | 2500 | 2500 | 2500 | 2500 |
帶盤儲存量 | 600 | 600 | 600 | 600 |
電纜收放線軸 | 1250-1600 | 1600-2600 | 1250-1600 | 1600-2600 |
履帶牽引 | 300 | 500 | 300 | 500 |
包帶機動力 | 2.2 | 2.2 | 3.7 | 3.7 |
包帶張力 (磁粉張力,伺服電機客戶選配價袼另計) | 1.2kg | 2.5kg | 1.2kg | 2.5kg |

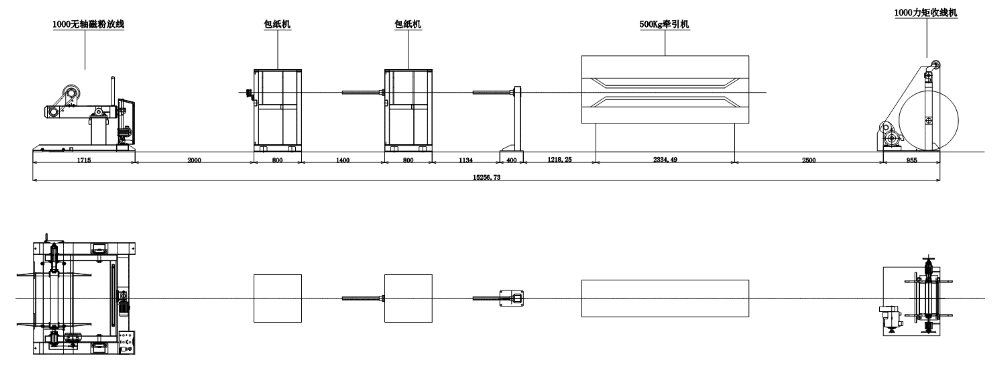

布置圖：
