分類
專利號： ZL 201030507996.8 ZL201020522030.6
簡介

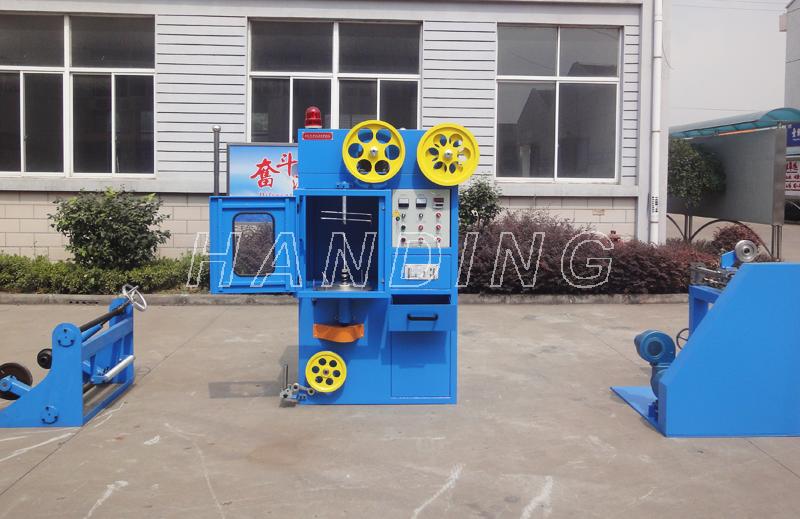

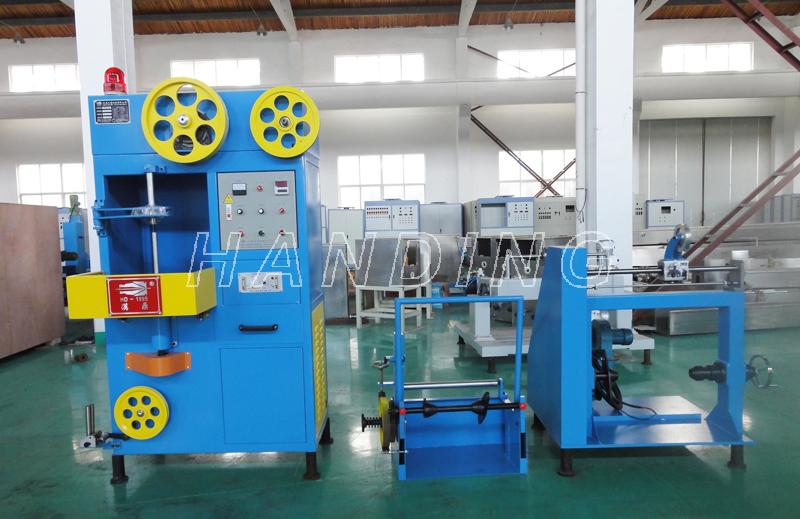

本機為立式雙層包紙機，將包帶(紙帶、鋁箔等)通過轉盤旋轉，繞包在芯線上，雙頭繞包，旋向一左一右可進行二次繞包。
主要用于電線、力纜、控纜、 光纜等絕緣線芯的云母帶繞包，耐火電線電纜主要適用于電廠、機場、船舶、高層建筑、地鐵、
地下街和娛樂場所等地方。耐火電線電纜的需求量日益增 大，因此多頭耐火電線電纜包紙機的問世，為各電線電纜廠提供了全新的專用設備。
工作原理

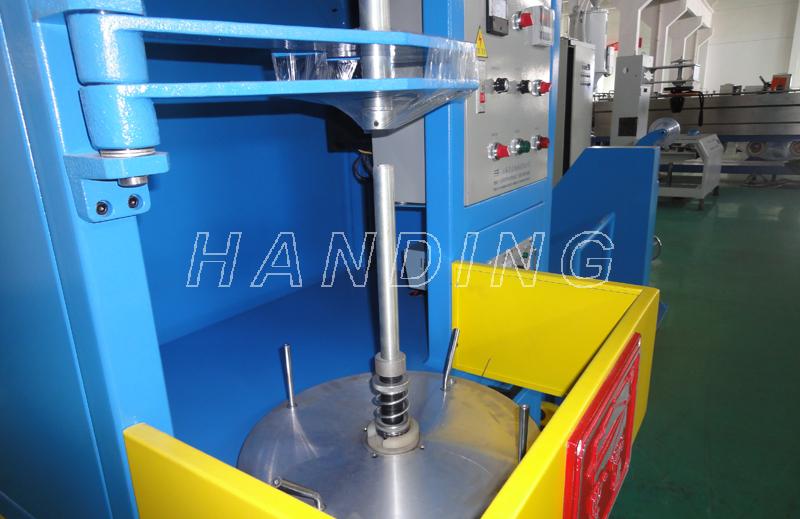

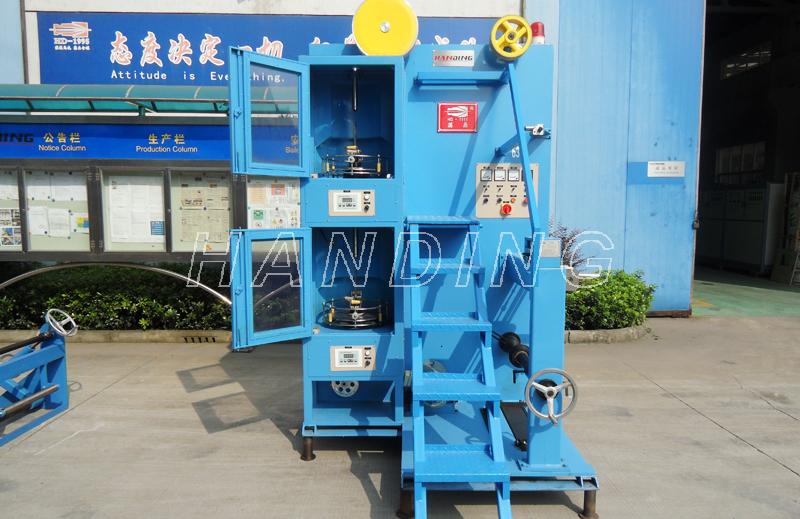

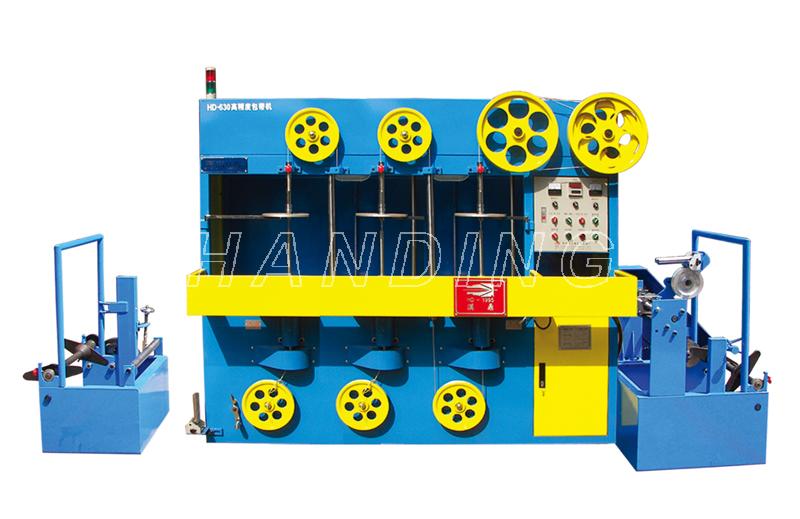

本機為雙頭繞包，由變頻電機經皮帶傳動，以使繞包盤左右方向旋轉，芯線則經引取輪通過二只繞包正反旋轉，將繞包帶二次繞包在芯線上，以達到二次繞包的目的，通過調整引取輪轉速以滿足不同繞包節距需要。可按客戶要求生產單頭、雙頭、三頭包紙機。
機型 | HD-Ф630 | HD-Ф800 | HD-Ф1000 | HD-Ф1250 |
用途 | 用于銅線或線纜表面中間核心包帶，如：棉紙等、透明帶、耐火帶、鋁箔、拉帶等 | |||
繞包節 | 馬達調節(可根據線大小任意調節） | |||
線徑 | Ф0.6-Ф15(軟結構)(硬結構10mm2以下) | |||
包帶盤徑 | 外徑 Ф250-Ф300mm 內孔 | |||
包帶張力 | 特制彈簧調節 （磁粉張力,伺服電機客戶選配價袼另計） | |||
收線盤 | 外徑Ф630x外寬475mmx 內寬415 mm軸孔 56 m m | 外徑Ф800x外寬600mmx 內寬500mmx軸孔Ф80mm | 外徑 Ф1000x外寬750mmx 內寬630mmx 軸孔Ф80mm | 外徑 Ф1250x外寬950mmx 內寬800mmx軸孔Ф80mm |
馬達功率 | 三相380V 1.5KW變頻調速 | |||
引取馬達 | 0.75KW減速馬達(臺灣城邦 | 0.75KW減速馬達(臺灣城邦 | 1.5KW減速馬達(臺灣城邦） | 1.5KW減速馬達(臺灣城邦） |
包帶轉速 | 2500轉/分 | 2500轉/分 | 2500轉/分 | 2500轉/分 |
放線盤 | Ф400-Ф630(客戶提供尺寸） | Ф800 | Ф1000 | Ф1250 |
收線盤 | Ф400-Ф630(客戶提供尺寸） | Ф800 | Ф1000 | Ф1250 |
收線裝置 | 力矩電機10N.m | 力矩電機25N.m | 力矩電機25N.m | 力矩電機25N.m |

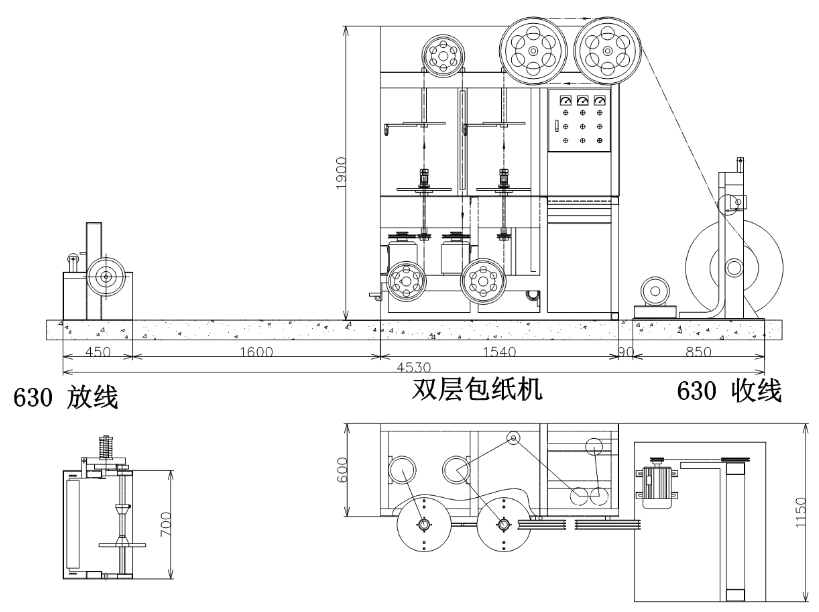

布置圖：
