用途：
主要用于絞合網線5（A），6（A）絞合后對線材無任何應力、無任何破壞力。
設備組成:
主動式雙盤帶退扭主動放線裝置。
對絞機（機電一體化，變頻器調速，整機PLC控制，操作面板為人機觸摸彩色顯示屏）。
進線定長均衡裝置。
火花檢測儀（選配）。
主要技術特點：
A.絞距值精準，絞距波動率小：+0.2mm
B.放線收線張力穩定：+15g
C.非絞弓式退扭，退扭質量高，對芯線損傷小，能夠達到5（A）,6（A），類線要求。
D.機器自動化程度高，操作簡單方便，整機人界面操作，PLC設定參數，不需要變換絞距齒輪，節約人工
E.退扭對絞一體化設計，節約空間
技術參數：
型號 | HD-Ф500mm | HD-Ф630mm |
導體線徑(mm) | 0.4?0.65 | 0.4?0.65 |
Max絕緣線直徑(mm) | 1.40 | 1.40 |
Max絞合外徑(mm) | 2.80 | 2.80 |
節距范圍(mm) | 10?30 | 10?30 |
退扭程度 | 0?50% 任意調節 | 0?50% 任意調節 |
Max對絞轉速(RPM) | 200 ?2000 | 200 ?2000 |
絞合速度(TPM) | 400 ?4000 | 400 ?4000 |
Max線速度 m/min | 150 | 150 |
絞向 | 左或右 | 左或右 |
Max退扭弓帶轉速 | 100 ?1500rpm (無級可調) | 100 ?1500rpm (無級可調) |
張力范圍(N) | 5 ?25 | 5 ?25 |
對絞張力 | 三菱磁粉離合器 | 三菱磁粉離合器 |
對絞電機功率 | 7.5KW | 7.5KW |
退扭電機功率 | 7.5KW | 7.5KW |
對絞線盤(mm) | Ф500x Ф250xФ250 | Ф 630x Ф250xФ400 |
退扭線盤(mm) | Ф500x Ф250xФ250 | Ф500x Ф250xФ250 |
對絞機尺寸(mm) | 2500x2200x1400 | 2500x2200x1400 |
退扭機尺寸(mm) | 2780x1180x1400 | 2780x1180x1400 |

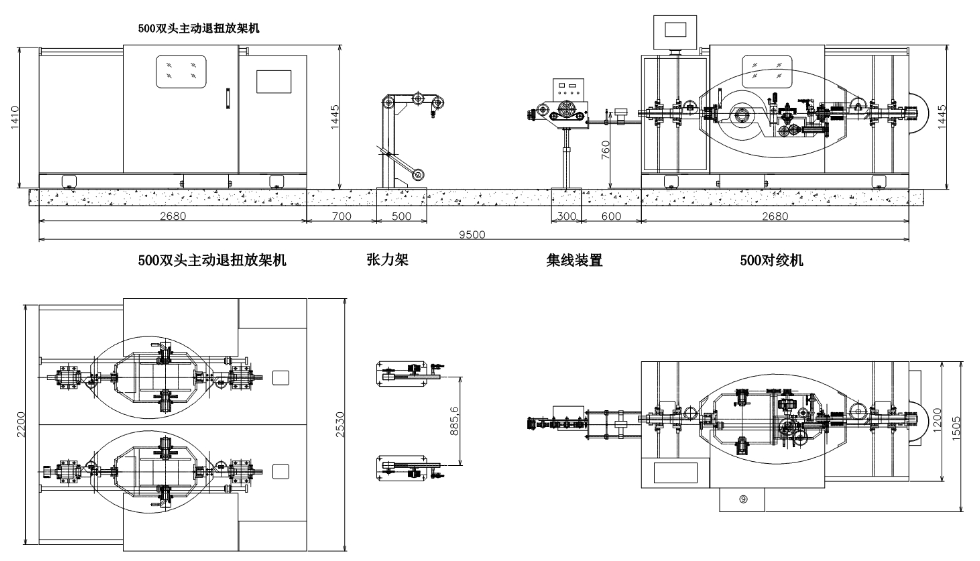

布置圖：
